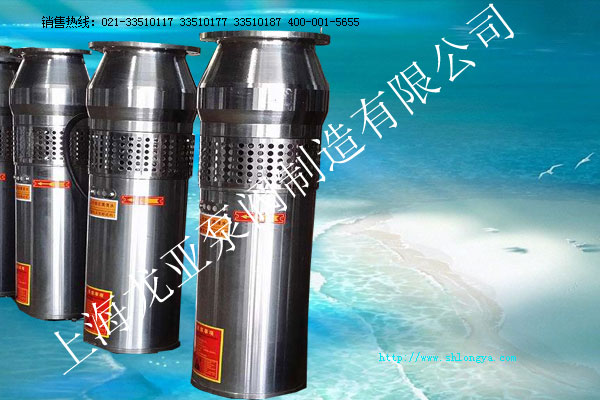

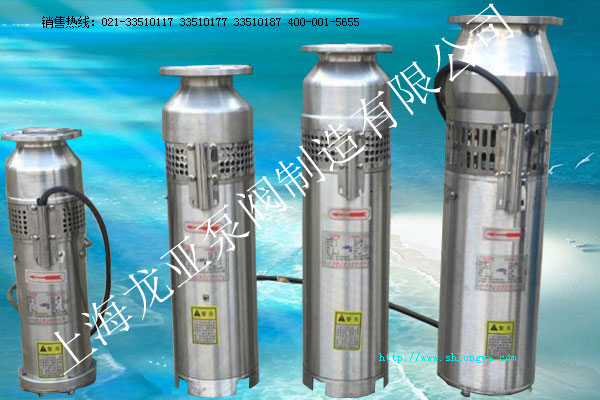

QSPF型不銹鋼噴泉水泵
☆流量范圍：10m3/h-250m3/h
☆揚程范圍：6m-200m
☆電機功率范圍：0.55kw-110kw
☆電機轉速范圍：2860r/min
一、QSPF型不銹鋼噴泉泵特點
上海龍亞QSPF型不銹鋼噴泉泵是在原噴泉專用水泵的基礎上新開發研制的外殼、過流部件及外部零件材質均采用不銹鋼制成的噴泉專用水泵，QSPF型不銹鋼噴泉泵的外殼、過流部件及外部零件材質均采用不銹鋼304制成的，并且該產品還保留了原來噴泉專用泵性能。
1、采用不銹鋼材料，提高泵的耐腐蝕性。
2、葉輪采用專用材料防止葉輪時葉輪松動。
3、噴泉泵電纜采用三相四線JHS型水泵專用電纜，有專門的接地線，有效的防止漏電對人員造成的傷害。
4、在原普通泵的基礎上，根據噴泉專用泵的要求，公司經 過多次試驗，在技術上不斷開發，加工材料上不斷改進，使噴泉專用泵可以頻繁起動，完全適合音樂噴泉的使用。
5、泵采用不銹鋼濾網護罩，防止樹葉、大顆粒雜質進入，對水泵也是一個很好的保護。
6、不銹鋼噴泉泵為自動注水功能，自循環充水式冷卻，靠水冷卻電機，不會污染水池，比油浸式潛水泵有巨大優勢。
7、法蘭式出口或軟管式接頭，安裝維護十分簡便，直接接管路即可。
8、不銹鋼噴泉泵可以立式和臥式安裝使用。
二、QSPF型不銹鋼噴泉泵結構原理
不銹鋼噴泉泵可分為水泵和電機兩部分：
1、電機由定子轉子，機殼和上下軸承座五大部分組成。定子繞組采用了耐水電磁線，上下軸承座各具有一個軸承室，軸承用骨架油封封閉在軸承室內并填充了適當?shù)哪退疂?rùn)滑脂。
2、定轉子表面和其它非配合表面部分涂覆了特殊的優質耐水材料。
3、該泵采用自動進水結構，在機殼兩側，分別制作進水孔結構，裝有銅質過濾網，防止雜物進入機內。
4、水泵由葉輪，導葉體和進水節組成，裝在電機的上部，水泵葉輪由錐套或健銷緊在電機外伸軸的上端，水泵出水口徑配套專用法蘭盤。
5、當電機接通380V電源后，定子便產生旋轉磁場，使轉子轉動，從而帶動葉輪旋轉，葉輪對水產生壓力后，通過導葉體從水管流出。
三、QSPF型不銹鋼噴泉泵使用條件
1、鈦龍P不銹鋼噴泉泵應完全浸入水中運行，潛水深度不小于0.5米，不大于5米。
2、介質水溫不超過+40℃。
3、不銹鋼噴泉泵應配置相應的啟動保護器，可靠接地。
4、水中含沙量或含不溶于水的固體顆粒體積比不超過0.1%。
5、不銹鋼噴泉泵應在額定揚程附近的適用范圍內使用。
6、一般常溫清水，如井水、河水或輕微腐蝕性液體。
7、電源應為三相50赫茲,額定電壓為380伏,其供電電壓必須保證在342~420伏范圍內。
四、QSPF型不銹鋼噴泉泵應用范圍
QSPF型不銹鋼噴泉泵主要適用于各種大型音樂程控噴泉園林工程、水景工程、化工企業、鹽場、海水排放及礦山特殊環境等場合使用，也可用于輸送輕微腐蝕性液體。
五、音樂噴泉介紹
音樂表演噴泉是在程序控制噴泉水泵的基礎上加入了音樂控制系統，計算機通過對音頻及MIDI信號的識別，進行譯碼和編碼，Z將信號輸出到控制系統，使噴泉的造型及燈光的變化與音樂保持同步，從而達到噴泉水型，燈光及色彩的變化與音樂情緒的WM結合，使噴泉表演更加生動更加富有內涵。音樂噴泉：可以根據音樂的高低起伏變化。用戶可以在編輯界面編寫自己喜歡的音樂程序。播放統可以實現音樂，水，燈光氣氛統一，播放同步。
六、QSPF型不銹鋼噴泉泵型號意義
QSPF25-17-2.2
QSPF-不銹鋼噴泉泵（304材質）
25-流量（m³/h）
17-揚程（米）
2.2-電機功率
七、QSPF型不銹鋼噴泉泵型號規格參數:
| 序號 | 型號 | 流 量 | 揚 程 | 功 率 | Z大外徑 | 口徑 |
| m3/h | m | kw | mm | 寸 | ||
| 1 | QSPF10-10-0.55 | 10 | 10 | 0.55 | 150 | 2 |
| 2 | QSPF15-7-0.55 | 15 | 7 | 0.55 | 150 | 2 |
| 3 | QSPF25-6-0.75 | 25 | 6 | 0.75 | 150 | 2.5 |
| 4 | QSPF10-13-0.75 | 10 | 13 | 0.75 | 150 | 2 |
| 5 | QSPF40-6-1.1 | 40 | 6 | 1.1 | 150 | 3 |
| 6 | QSPF25-9-1.1 | 25 | 9 | 1.1 | 150 | 2.5 |
| 7 | QSPF15-14-1.1 | 15 | 14 | 1.1 | 150 | 2 |
| 8 | QSPF65-5-1.1 | 65 | 5 | 1.1 | 150 | 4 |
| 9 | QSPF40-8-1.5 | 40 | 8 | 1.5 | 150 | 3 |
| 10 | QSPF25-12-1.5 | 25 | 12 | 1.5 | 150 | 2.5 |
| 11 | QSPF15-26-2.2 | 15 | 26 | 2.2 | 168 | 2 |
| 12 | QSPF20-20-2.2 | 20 | 20 | 2.2 | 168 | 2.5 |
| 13 | QSPF25-17-2.2 | 25 | 17 | 2.2 | 168 | 2.5 |
| 14 | QSPF40-13-2.2 | 40 | 13 | 2.2 | 168 | 3 |
| 15 | QSPF65-7-2.2 | 65 | 7 | 2.2 | 168 | 4 |
| 16 | QSPF40-16-3 | 40 | 16 | 3 | 168 | 3 |
| 17 | QSPF40-18-3 | 40 | 18 | 3 | 168 | 3 |
| 18 | QSPF45-16-3 | 45 | 16 | 3 | 168 | 3 |
| 19 | QSPF25-25-3 | 25 | 25 | 3 | 168 | 2.5 |
| 20 | QSPF32-20-3 | 32 | 20 | 3 | 168 | 3 |
| 21 | QSPF50-13-3 | 50 | 13 | 3 | 168 | 3 |
| 22 | QSPF65-10-3 | 65 | 10 | 3 | 168 | 4 |
| 23 | QSPF15-36/2-3 | 15 | 36 | 3 | 168 | 2 |
| 24 | QSPF30-25/2-3 | 30 | 25 | 3 | 168 | 3 |
| 25 | QSPF20-30/2-3 | 20 | 30 | 3 | 168 | 2.5 |
| 26 | QSPF15-40/3-3M | 15 | 40 | 3 | 168 | 2 |
| 27 | QSPF40-21-4 | 40 | 21 | 4 | 168 | 3 |
| 28 | QSPF40-24-4 | 40 | 24 | 4 | 168 | 3 |
| 29 | QSPF65-13-4 | 65 | 13 | 4 | 168 | 4 |
| 30 | QSPF80-12-4 | 80 | 10 | 4 | 168 | 4 |
| 31 | QSPF30-30/2-4 | 30 | 30 | 4 | 168 | 3 |
| 32 | QSPF100-7-4 | 100 | 7 | 4 | 184 | 4 |
| 33 | QSPF25-34/2-4 | 25 | 34 | 4 | 168 | 2.5 |
| 34 | QSPF15-45/3-4M | 15 | 45 | 4 | 168 | 2.5 |
| 35 | QSPF15-52/4-4M | 15 | 52 | 4 | 168 | 2.5 |
| 36 | QSPF20-40/2-4 | 20 | 40 | 4 | 168 | 2.5 |
| 37 | QSPF40-28-5.5 | 40 | 28 | 5.5 | 225 | 3 |
| 38 | QSPF60-20-5.5 | 60 | 20 | 5.5 | 184 | 4 |
| 39 | QSPF45-25-5.5 | 45 | 25 | 5.5 | 184 | 3 |
| 40 | QSPF65-18-5.5 | 65 | 18 | 5.5 | 184 | 4 |
| 41 | QSPF100-13-5.5 | 100 | 13 | 5.5 | 184 | 6 |
| 42 | QSPF120-10-5.5 | 120 | 10 | 5.5 | 205 | 6 |
| 43 | QSPF200-8-5.5 | 200 | 8 | 5.5 | 205 | 6 |
| 44 | QSPF220-5-5.5 | 220 | 5 | 5.5 | 205 | 6 |
| 45 | QSPF250-5-5.5 | 250 | 5 | 5.5 | 205 | 8 |
| 46 | QSPF40-30/2-5.5 | 40 | 30 | 5.5 | 168 | 3 |
| 47 | QSPF30-36/2-5.5 | 3 | 36 | 5.5 | 168 | 3 |
| 48 | QSPF30-40/3-5.5 | 30 | 40 | 5.5 | 168 | 3 |
| 49 | QSPF20-50/3-5.5 | 20 | 50 | 5.5 | 168 | 2.5 |
| 50 | QSPF15-65/4-5.5M | 15 | 65 | 5.5 | 168 | 2 |
| 51 | QSPF20-54/4-5.5M | 20 | 54 | 5.5 | 168 | 2.5 |
| 52 | QSPF65-25-7.5 | 65 | 25 | 7.5 | 184 | 4 |
| 53 | QSPF80-20-7.5 | 80 | 20 | 7.5 | 184 | 4 |
| 54 | QSPF100-17-7.5 | 100 | 17 | 7.5 | 205 | 6 |
| 55 | QSPF150-8-7.5 | 150 | 8 | 7.5 | 205 | 6 |
| 56 | QSPF250-8-7.5 | 250 | 8 | 7.5 | 205 | 6 |
| 57 | QSPF40-40/2-7.5 | 40 | 40 | 7.5 | 184 | 3 |
| 58 | QSPF80-24/2-7.5 | 80 | 24 | 7.5 | 184 | 4 |
| 59 | QSPF30-54/3-7.5 | 30 | 54 | 7.5 | 184 | 3 |
| 60 | QSPF25-65/3-7.5 | 25 | 65 | 7.5 | 184 | 2.5 |
| 61 | QSPF50-36/2-7.5 | 50 | 36 | 7.5 | 184 | 4 |
| 62 | QSPF20-78/6-7.5M | 20 | 78 | 7.5 | 184 | 2 |
| 63 | QSPF120-18/2-7.5 | 120 | 18 | 7.5 | 205 | 6 |
| 備注：以上型號為常規型號，如有其它型號可定做！ | ||||||
|
