LYSSGLZJ刷式自清洗過濾器 自潔式過濾機
自潔式過濾機
自潔式過濾機設備原理：
當水從底部進水口進入自清洗過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，自清洗過濾器進出口的壓差達到預設值或達到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于自清洗過濾器上的自動排污閥；電機帶動自清洗過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出，清洗時系統不斷流，自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制。控制方式可選壓差、時間、手動及PLC控制。
LYSSGLZJ刷式自清洗過濾器 自潔式過濾機技術參數：
單臺處理水量：45-2350m³/h
Z大工作壓力：0.1-1.6Mpa
過濾器清潔時的壓力損失：≤0.018Mpa
Z高工作水溫：95℃
過濾精度范圍：100-3000μm
自清洗所需水量：<1%
自清洗時間：10-60秒
自清洗控制方式：壓差、時間及手動
電控方式：交流三相380V/ 50Hz
控制界面：數顯、旋鈕、開關
濾網類型：316L編織網、楔形網
自清洗過濾器的特點：
1、自清洗過濾器DC的濾殼整體成型、加工技術，避免鋼制濾殼焊接造成的各種滴漏；高強度球墨鑄鐵材料防腐性能JJ，延長了產品的使用壽命；
2、自清洗過濾器專有的濾芯設計制造技術，高精度濾芯永不磨損；
3、自清洗過濾器可靠的智能化控制，過濾、清洗、排污自動化運行，實現無人看守，給水不間斷；
4、自清洗過濾器LX的產品結構功能設計，結構緊湊，過濾面積大，納污量高，管路壓損小，電源能耗低； 5、自清洗過濾器優化的控制方式設計，反洗時間短，排污耗水量少，節約水資源；
6、自清洗過濾器產品線覆蓋各流量及精度范圍，多種結構形式，適應用戶復雜工況；
7、自清洗過濾器各參數可按實際工況進行調整，操作簡便，免維護，壽命長；
自清洗過濾器應用范圍：
1、自清洗過濾器鋼鐵制造：用于高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾。
2、自清洗過濾器石油化工：可單機或多機型并聯主處理，或旁濾處理系統循環水。代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本。
3、自清洗過濾器電廠：發電機工業冷卻水、密封用水的過濾，系統用水量特大時可作為旁濾處理使用。
4、自清洗過濾器礦山：過濾井下噴淋水，保證系統工作正常。
5、自清洗過濾器空調及暖通系統：防止熱交換系統堵塞，提高系統熱效率、延長設備壽命節約水資源。
6、自清洗過濾器造紙廠及農業園林：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品。
7、自清洗過濾器機械、食品或其他工業冷卻水：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞。
8、自清洗過濾器給水預處理、離子交換、膜過濾、及污水處理：用于預處理系統中，提高系統運行效率。
LYDLLGLJ大流量自清洗過濾機
每臺大流量立式自清洗過濾器都包含三個或多個并行D立的過濾清污、排污單元組成。每個濾清污、排污單元包含：濾網、清污系統集污器或不銹鋼刷）、排污閥、電機驅動單元等（如圖所示）。原水由進水口進入過濾器底部水分配腔，再由分配腔均勻進入三個或多個并行D立的濾網過濾后凈水進入凈水腔，再經由出水口流出。此過程中，原水中的雜質不斷在濾網表面積累。致使過濾器出、入口間形成了一個壓差當此壓差達到壓差控制器預設值時。壓差信號傳導到電控箱中，延遲數秒之壓差不降，清污、排污系統開始啟動。清污、排污是由電控箱控制下，D立的過濾清污、排污單元依次啟動清除濾網表面積累的顆粒物并有各自的排污系統排出。當所有D立的過濾清污、排污單元清洗排污之后，系統壓差恢復正常后，系統重新進入過濾狀態。一個清洗周期結束。需要說明的是：在清洗排污過程中，系統過濾仍然繼續進行，系統水流不斷。
對于大流量的循環水過濾，用戶可采用多臺并聯的方式安裝使用，也可選用本公司大流量機型。本公司大流量機有立式、臥式兩種安裝形式。對于大流量的循環水過濾，用戶可采用多臺并聯的方式安裝使用，也可選用本公司大流量機型。本公司大流量機有立式自清洗過濾器采用下進側出的立式安裝形式。單臺處理量可 2000～4000m3/h采用刷式或吸式的清洗的排污形式，可有效清除積于濾網表面的顆粒物；多套過濾、清洗、排污單元集成于一個過濾罐體中，反洗時，在PLC控制器的控制下依次清洗排污；過濾面積超大，適用于大流量及需要大過濾面積的過濾要求。
本系列通用性能參數
單臺流量：2000～4000m3/h
Z小工作壓力：0.2MPa
Z大工作壓力：1.0 MPa、1.6 MPa
Z高工作水溫: 65℃
過濾精度范圍: 30～3000微米
濾網清潔時的壓力損失:不大于0.015 MPa
清洗濾網所需水量：150～300升（Z小工作壓力時）
自清洗時間：30～120秒
控制方式：PLC智能控制，壓差、時間、手動、故障報警。
電源要求：交流380V，50Hz, 550W×n(n:單元個數）
安裝形式：立式安裝。也可根據現場情況水平或傾斜安裝。
LYWSZQ臥式電動自清洗過濾機
LYWSZQ系列工作原理

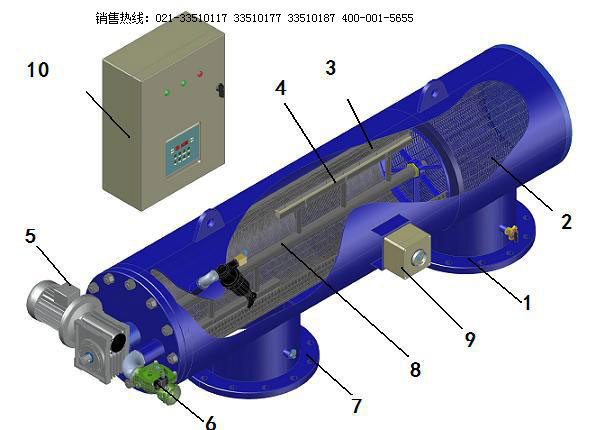

原水由進水口(1)進入過濾器，進入粗濾網(2)過濾掉較大的顆粒狀雜質,過濾后進入到精濾網(3)，凈水由出水口（7）流出。此過程中，原水中的雜質不斷在濾網表面積累。致使過濾器出、入口間形成了一個壓差△P,當此壓差△P達到壓差控制器(9)預設值或電控箱（10）設置的時間值時。自動清洗功能啟動，排污閥（6）開啟，在過濾器內壓力與對大氣的排污口間的壓差作用下，濾網表面的雜質經不銹鋼刷（4）對濾芯進行清洗，雜質由排污閥排出。在此過程中，由于電機（5）的作用使得不銹鋼刷在濾網表面做螺旋掃描，將整個濾網表面雜質清洗干凈。清洗結束，排污閥關閉。一個清洗周期結束
臥式自清洗過濾機結構特點
1、過濾效率高：D特濾網結構大大增加了濾網的有效過濾面積，從而提高了過濾器的過濾效率，因此設備體積更小，結構更緊湊。
2、智能控制:PLC控制，自動反沖洗濾網，自動排污，無需人員值守。
3、連續供水:反沖洗系統供水無須間斷，反洗耗水量小。
4、使用方便，根據現場要求有多種結構形式可供選擇，可滿足現場安裝、操作、維護方便的要求。
5、過濾精度準確：過濾精度可在30微米～3000微米選擇。
6、運行成本低：自動控制，節省人力；結構緊湊，節省空間投資；操作、維護方便節省節省運行成本。
臥式自清洗過濾機，全自動臥式壓差過濾機
應用領域
１、工業：鋼鐵、電力、化工、紡織、制藥、造紙、汽車、制糖等循環
冷卻水等。
２、市政：生活用水、熱力供暖、地源熱泵、、污水處理等。
３、灌溉：農業、園林、綠地、高爾夫球場等。
４、其他: 中水回用、海水淡化、船舶壓載水等。
本系列通用性能參數
單臺流量：40～1100m3/h
Z小工作壓力：0.1MPa
Z大工作壓力：1.0 MPa、1.6 MPa、2.5 MPa
Z高工作水溫: 65℃
過濾精度范圍: 30～3000微米
濾網清潔時的壓力損失:不大于0.01 MPa
清洗濾網所需水量：80～120升（Z小工作壓力時）
自清洗時間：10～60秒
控制方式：PLC智能控制，壓差、時間、手動、故障報警。
電源要求：交流380V，50Hz, 50W
安裝形式：臥式安裝。也可根據現場情況水平、豎直或傾斜安裝
LYSDSS手動刷式自清洗過濾器
工作原理
ZQ系列手動自清洗過濾器是一種在線自清洗水過濾器，工作時，濁水由進水口進入，通過不銹鋼楔形網過濾污物。凈水由出水口流出，當污物聚集過多時，造成過濾不暢，腔體壓力上升，當進出水的壓力差值達到一定值時，即可轉動自清洗手柄進行反沖洗，打開排污閥進行排污自清洗期間無需斷流，排污壓力損失不超過0.05MPa，流量損失不超過1%。
設備分類
按控制方式，可分為手動、自動兩種類型；
按清洗方式，可分為刷式、吮吸式、刷吸式三種類型；
按構造方式，可分為L(zhǎng)、Y型兩種類型。
技術參數
Z高水溫
50℃
反沖時間
60-120秒
反沖耗水量
約500公升(水壓4kg時)
電源
380v 、50HZ、 3相、控制器：220v
電機功率
0.03-0.75kw
過濾器機殼
碳鋼或不銹鋼
濾網
不銹鋼(編織、燒結、楔形)
過濾精度
50-3000微米
產品特點
（ 1） 過濾精度默認為 100 微米，且從 100 Z 3000 微米可選，過濾面積大，納污量高， 用戶可根據實際工況定制。
（2）清洗方式簡單，轉動手柄即可反沖洗排污。
（3）具有在清洗排污時不間斷供水、無需旁路的特點，且清洗時間短，排污耗水量少， 不超過總流量的 1%。
（4）維修性強、安裝拆卸簡便易行。
（5）與用戶管線的連接方式為法蘭連接，法蘭采用國標法蘭，通用性強。
用戶選型參考因素：
▲系統處理水量，設備進出口通徑；
▲雜質過濾精度要求；
▲系統工況要求，如：動力源、管道壓力、空間布局、溫度；
▲過濾水體的水質狀況；
▲對于含強酸、強堿或其他特殊水質等情況，應用戶要求特殊定制；
▲過濾絮狀物，原則上不選用刷式清洗，應選用吮吸式清洗設計．
主要應用領域：
1、空調暖通系統：有效降低懸浮物及濁度，解決冷凝器、冷卻器等系統堵塞問題，使除垢設備及藥劑的效果達到Z佳，提高系統運行效率；
2、鋼鐵：用于原料場、燒結球團廠水處理過濾、高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾；
3、汽車制造：涂裝生產線、冷卻循環水系統，在汽車、拖拉機、摩托車、發動機制造水處理工序都有廣泛應用；
4、發電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻循環水、密封用水的過濾；
5、石油化工：在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本；
6、農業園林及造紙：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品；
7、給水及污水處理：用于預處理系統中，提高系統運行效率；
8、礦山：過濾井下噴淋水，保證系統工作正常；
9、機械、食品或其他：對系統進行自動、精密過濾，用來防止冷卻水系統堵塞。
|
